Conexión en serie y en paralelo de ventiladores industriales: ¿cuál te conviene?

En muchos proyectos de ventilación industrial, un solo ventilador no es suficiente. A veces se necesita más presión para vencer largas redes de ductos con muchas pérdidas de carga; otras veces se requiere más caudal de aire para ventilar grandes naves, túneles o áreas de proceso.

En esos casos, una solución práctica es combinar ventiladores. Pero aquí aparece la pregunta clave:
¿es mejor conectarlos en serie o en paralelo?

En este artículo para Tecloli, te explicamos de forma clara la diferencia entre ambas configuraciones y en qué situaciones conviene cada una.

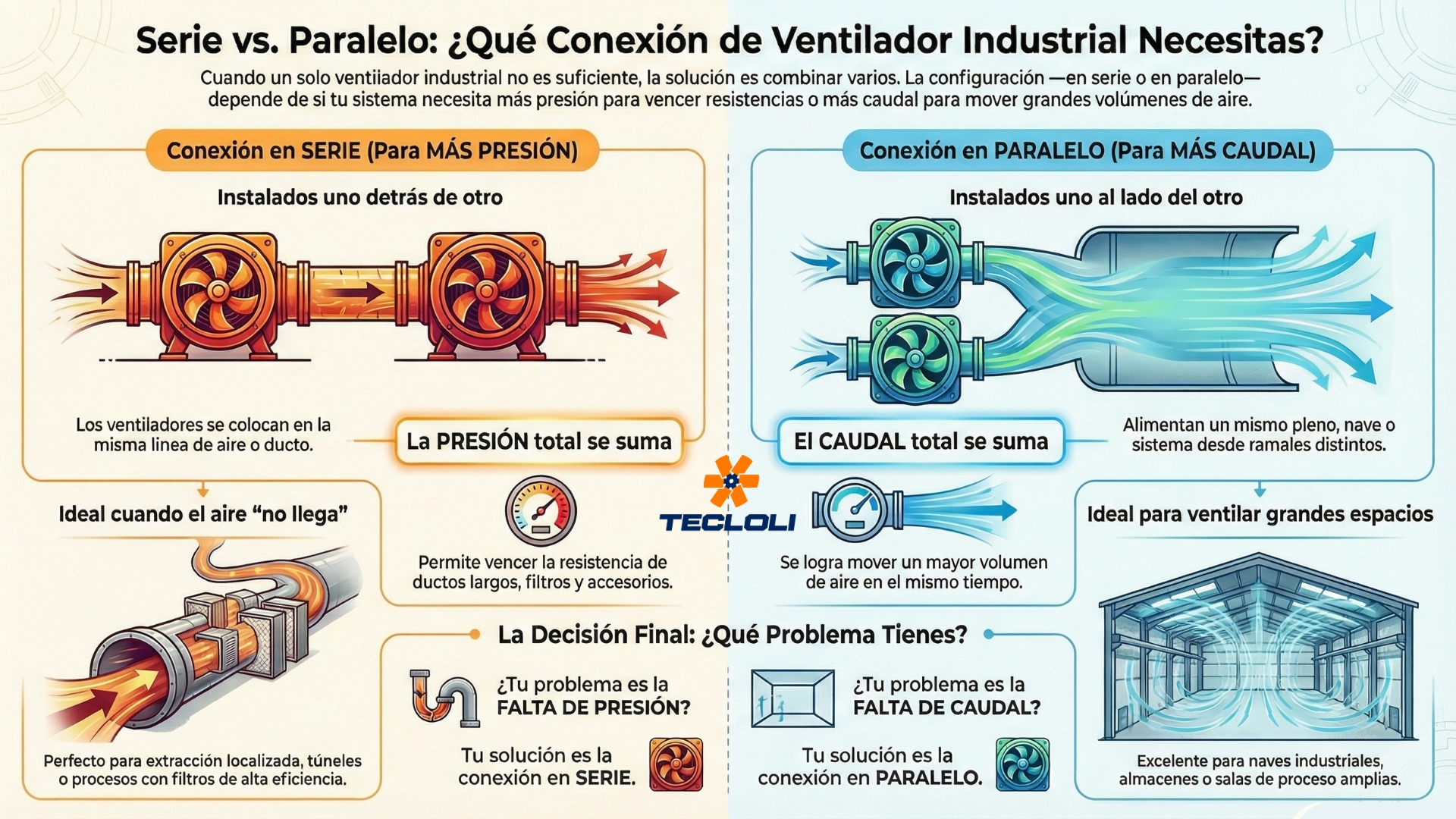

Hablamos de conexión en serie cuando dos o más ventiladores se instalan uno detrás de otro en la misma línea de aire, normalmente en el mismo ducto.

Visualmente, es como tener:

Ventilador 1 → Ventilador 2 → (resto del ducto)

En esta configuración:

• El caudal de aire (m³/h) del sistema se mantiene aproximadamente similar al de un solo ventilador.

• La presión total disponible (Pa) se suma, lo que permite vencer mayores pérdidas de carga en ductos largos, filtros, intercambiadores, rejillas, etc.

La conexión en serie es recomendable cuando:

• Tienes ductos muy largos o con muchos codos, reducciones y accesorios que generan alta resistencia.

• Debes pasar por filtros, ciclones, cabinas de pintura u otros equipos que demandan mucha presión.

• El ventilador actual no logra la presión requerida, aun cuando el caudal no es excesivamente alto.

Ejemplos típicos:

• Sistemas de extracción localizada con ductos que recorren toda una planta.

• Ventilación de túneles, galerías mineras o conductos subterráneos.

• Procesos con filtros de alta eficiencia o equipos de captación de polvo.

•  Permite aumentar la presión disponible sin cambiar a un ventilador mucho más grande.

• Puede ser una solución escalable: se agrega un ventilador adicional en serie cuando se modifica el sistema o se incrementan las pérdidas de carga.

• Útil cuando el espacio en planta obliga a trabajar sobre el mismo ducto existente.

• Los ventiladores deben estar correctamente seleccionados y coordinados; no se trata de “poner dos ventiladores cualquiera uno detrás de otro”.

• Es importante revisar la curva del sistema (pérdidas de carga) y las curvas de los ventiladores para asegurar un punto de operación estable.

• Una mala ubicación puede generar zonas de turbulencia o recirculación que reduzcan el beneficio esperado.

En la conexión en paralelo, dos o más ventiladores trabajan lado a lado, alimentando un mismo volumen o sistema, pero no uno detrás de otro. Pueden estar conectados a un mismo plenum o a ramales que luego se unen.

Es decir, algo como:

Ventilador 1 →
Ventilador 2 → → Plenum / Zona a ventilar
Ventilador 3 →

En esta configuración:

• La presión disponible del sistema se mantiene cercana a la de un solo ventilador.

• El caudal total de aire (m³/h) se suma, por lo que se logra un mayor volumen de aire movido.

La conexión en paralelo es ideal cuando:

• Necesitas mover grandes volúmenes de aire, pero la presión requerida no es muy alta.

• Ventilas naves industriales, almacenes o grandes áreas donde el objetivo es renovar el aire masivamente.

• Buscas una solución modular: empezar con un ventilador y luego añadir más en paralelo a medida que crecen la planta o los requerimientos.

Ejemplos típicos:

• Ventilación general de plantas de alimentos, textiles o fundiciones.

• Sistemas de inyección de aire fresco en grandes galpones o talleres.

• Salas de proceso donde se requiere mantener una temperatura y calidad de aire uniformes

• Permite incrementar el caudal total sin cambiar a un solo ventilador gigante.

• Ofrece redundancia: si un ventilador se detiene, los otros pueden seguir operando (con menor capacidad, pero manteniendo algo de ventilación).

• Facilita el crecimiento por etapas: se pueden instalar ventiladores adicionales conforme aumentan las necesidades de producción.

• Es importante que los ventiladores tengan características similares (tipo, curva de caudal-presión, RPM) para evitar recirculaciones.

• Es necesario diseñar bien el plenum o los ductos de unión, de manera que el flujo se distribuya de forma uniforme.

• Hay que revisar que el sistema no genere pérdidas innecesarias por entradas o salidas mal diseñadas.

A la hora de decidir entre una conexión en serie o en paralelo, la clave está en responder a esta pregunta:

¿Mi problema principal es falta de presión o falta de caudal?

• Si tu sistema no alcanza la presión necesaria para vencer las pérdidas de carga (el aire “no llega” o el caudal cae mucho cuando conectas filtros, ductos largos, etc.), la solución suele ser ventiladores en serie.

• Si tu sistema tiene presión suficiente, pero necesitas mover más aire (ventilar mejor una nave, bajar temperatura ambiente, reducir concentración de gases), entonces conviene pensar en ventiladores en paralelo.

De forma muy simple:

• Serie → más presión para vencer resistencias.

• Paralelo → más caudal para mover más aire.

Elegir entre una conexión en serie o en paralelo de ventiladores industriales no es un detalle menor. Afecta directamente:

• El consumo energético del sistema.

• La eficiencia de ventilación de tu planta.

• La vida útil de los equipos y la frecuencia de mantenimiento.

Cuando la decisión se toma con criterio técnico, puedes lograr:

• Mejor control de temperatura y calidad de aire.

• Menos paradas por sobrecalentamiento o fallas.

• Un sistema de ventilación más estable, seguro y eficiente.

Si estás evaluando ampliar tu sistema de ventilación o tienes dudas sobre cómo combinar ventiladores, el equipo técnico de Tecloli puede ayudarte a definir la mejor configuración para tu planta.
